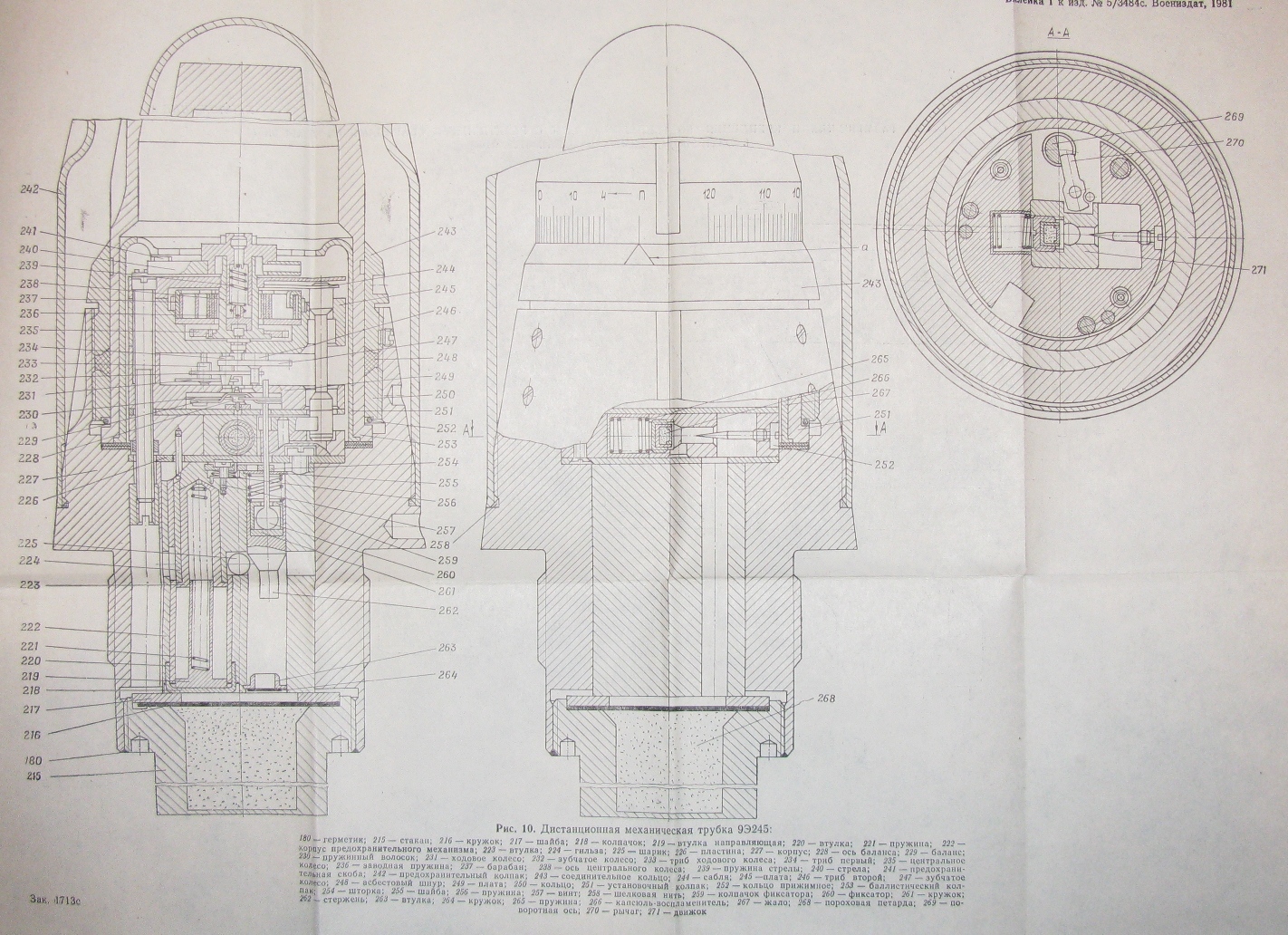

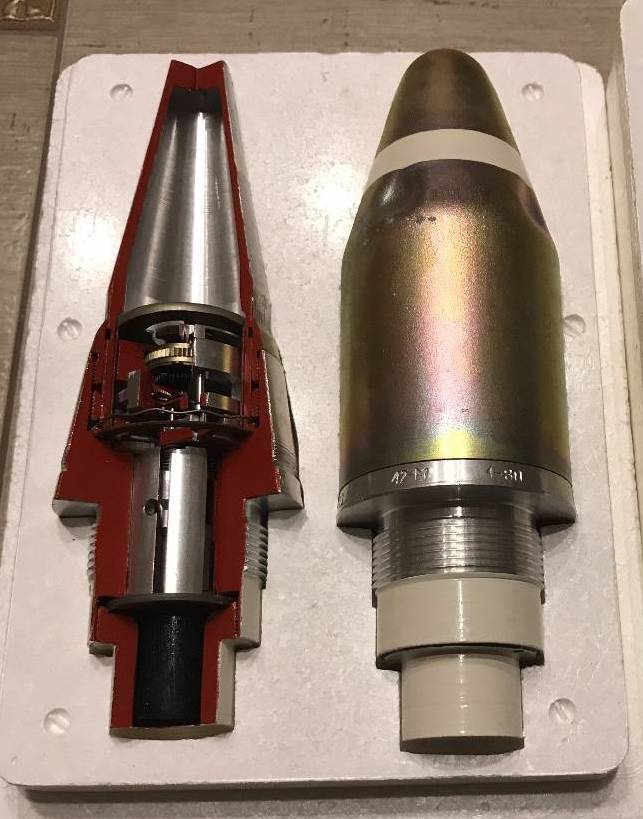

Механическая дистанционная трубка ТМ-120 (индекс 9Э245)
Предназначена для выдачи через заданное время форса огня на воспламенительные и воспламенительно-вышибные заряды головных частей РСЗО.
Применяется для комплектации реактивных снарядов калибра
Характеристики
Диапазон установки времени – 4…120 с
Цена деления шкалы – 1 с
Высота трубки без колпака – 195,2
Диаметр трубки без колпака –
Очковая резьба – М45х2
Температурный диапазон применения – от -50 до +50 град. С
Описание

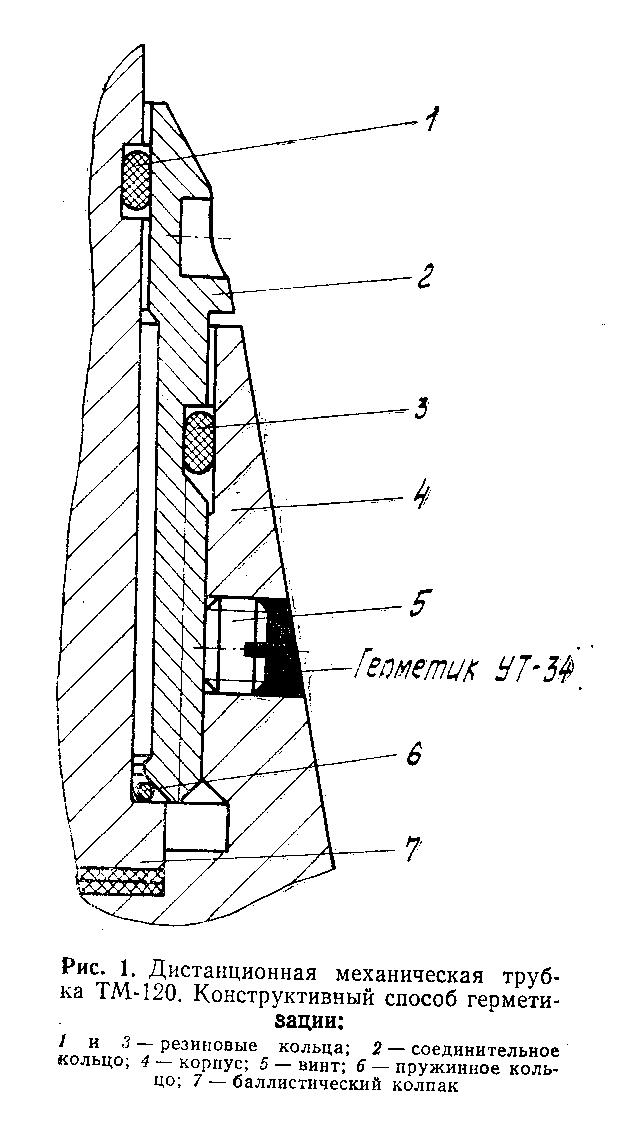

Для обеспечения герметичности на трубки раннего выпуска навинчивался предохранительный колпак. Трубки позднего выпуска имеют конструктивную герметизацию (введены резиновые уплотнения, заливка винтов герметиком УТ-34) и предохранительным колпаком не комплектуются. Соответственно на корпусе отсутствует резьба под колпак.

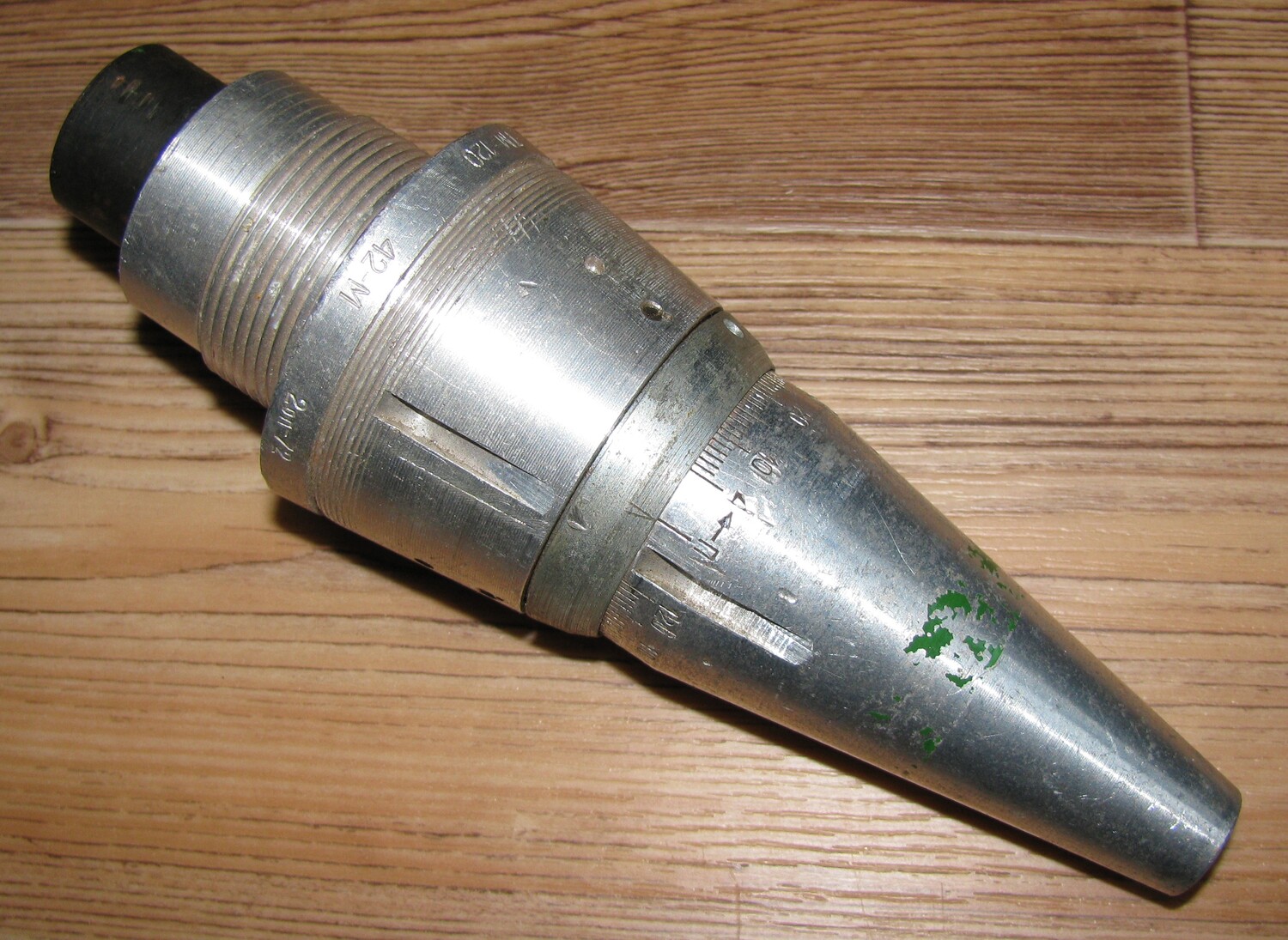

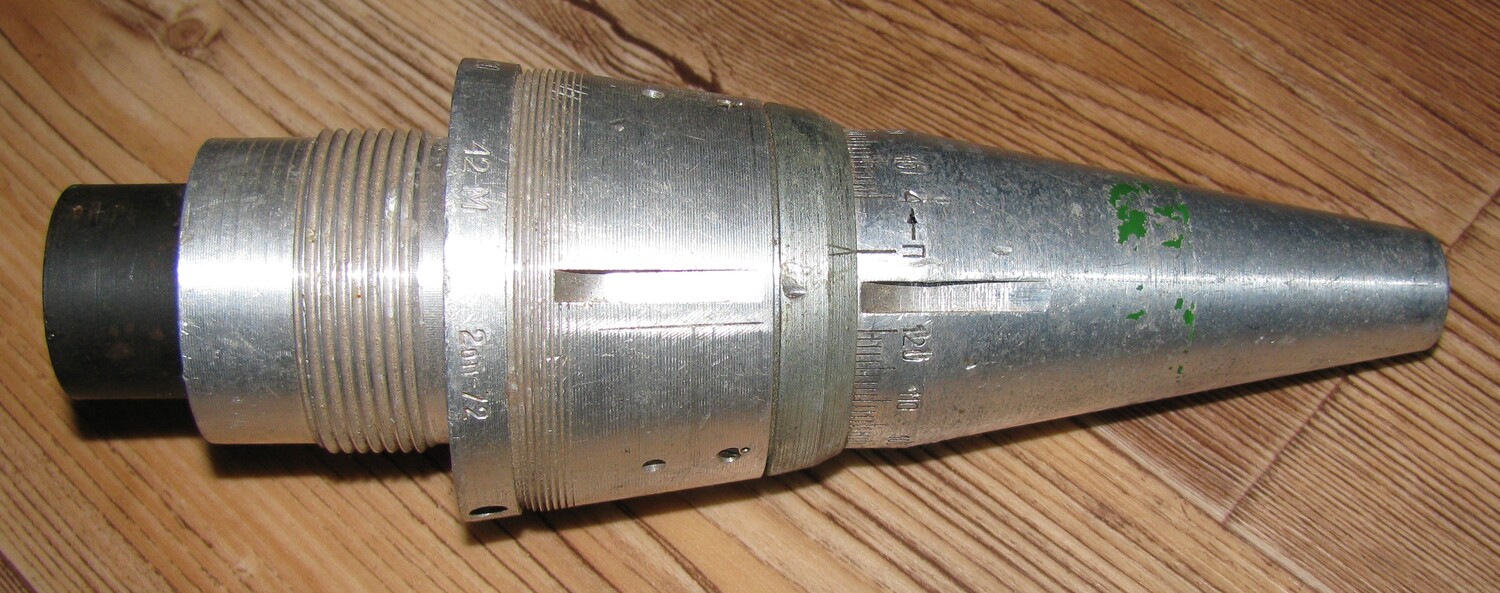

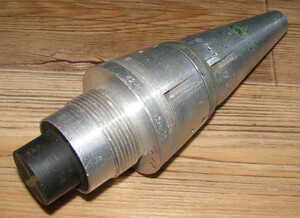

Трубки раннего выпуска:

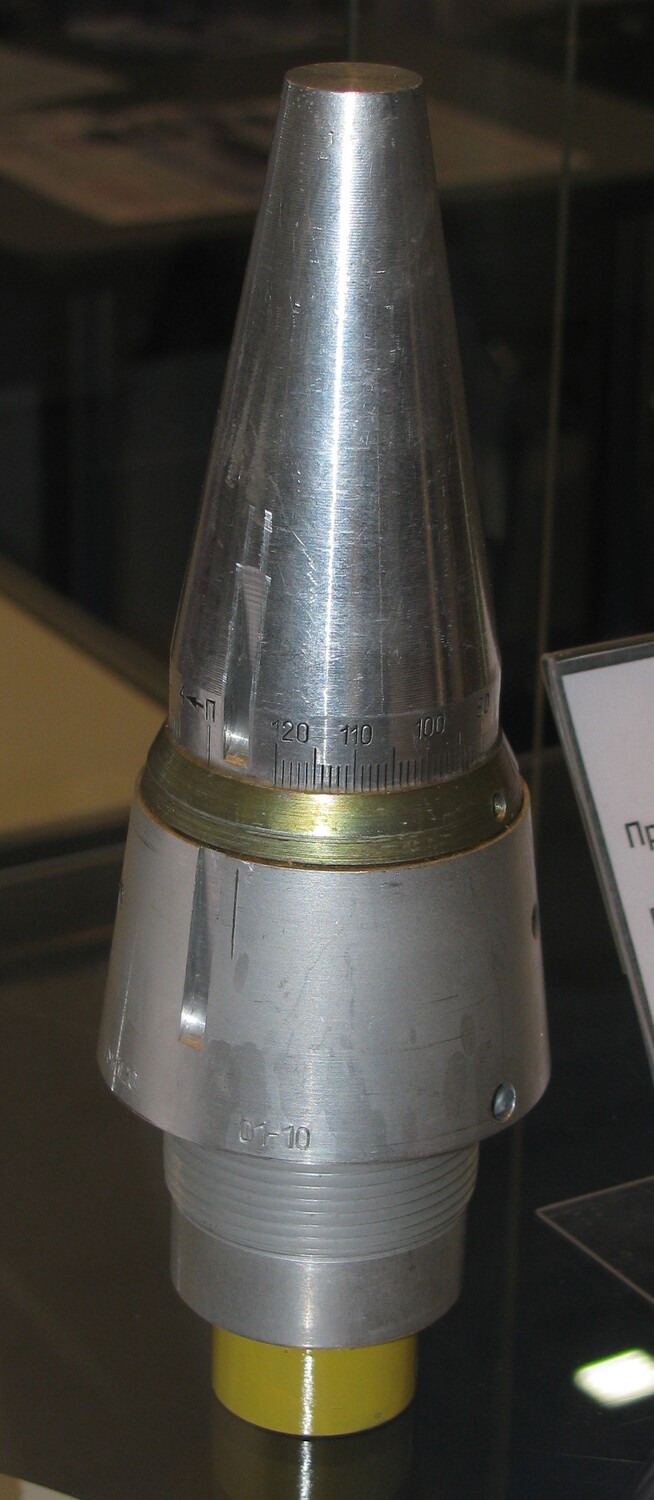

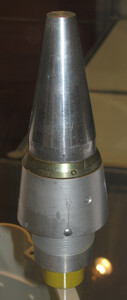

Трубки позднего выпуска:
Подготовка к применению

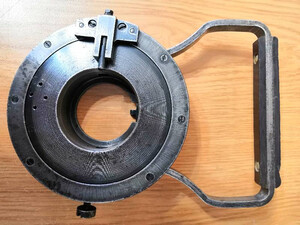

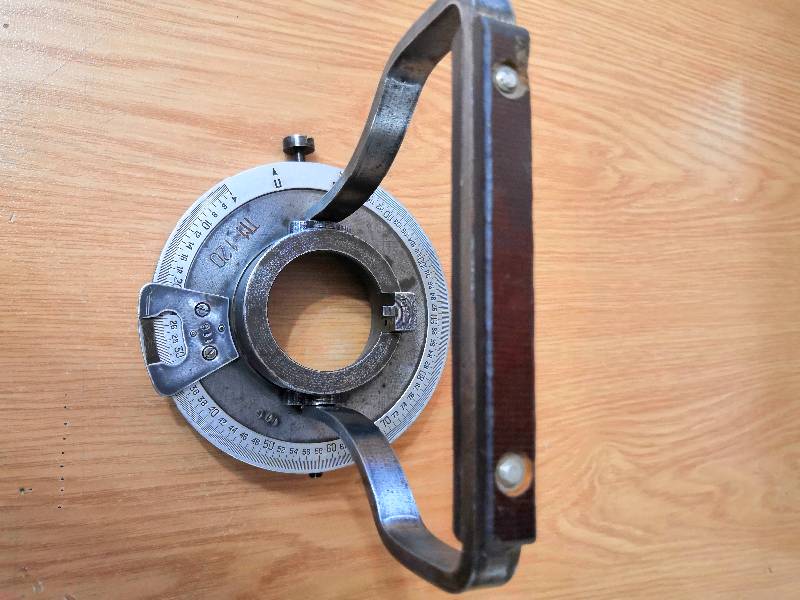

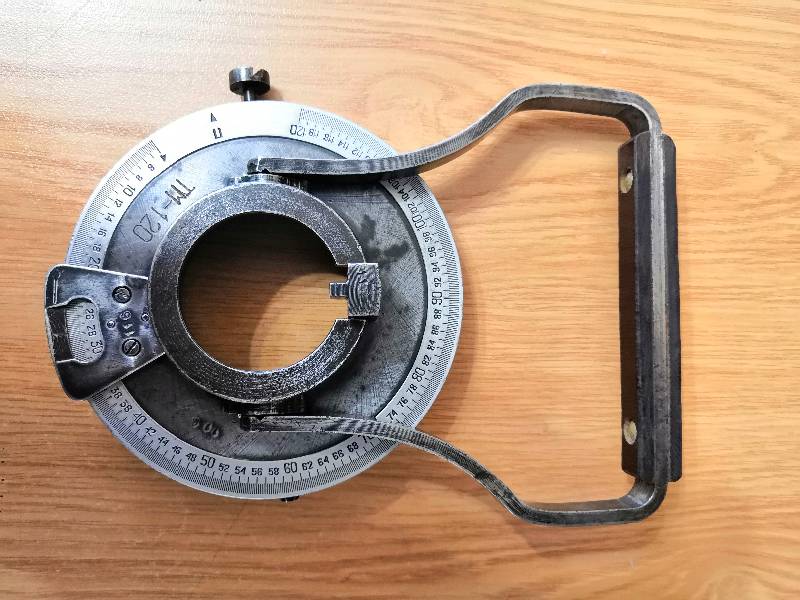

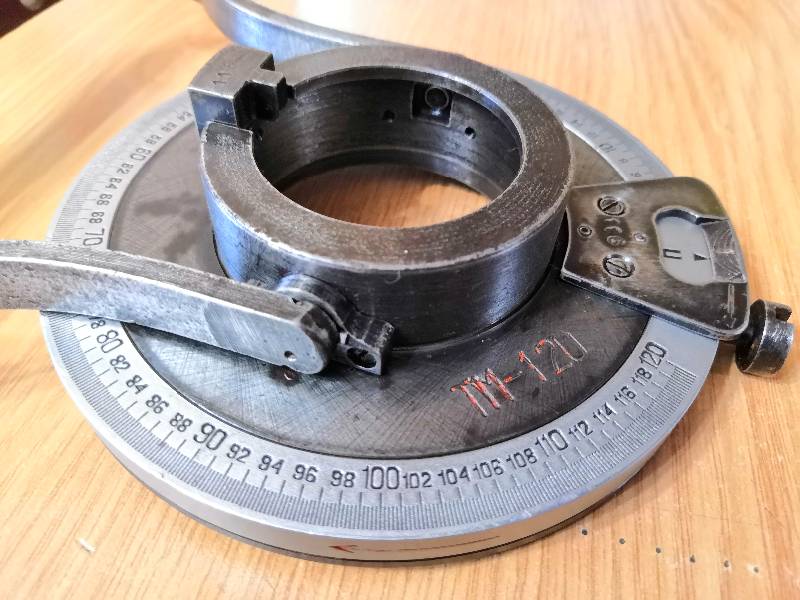

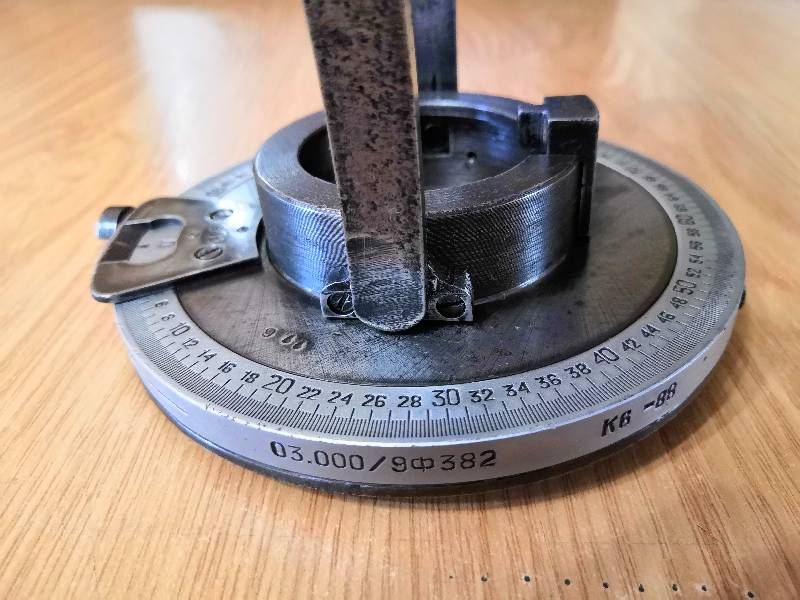

Установка времени замедления трубки производится ключом 03.000/9Ф382.

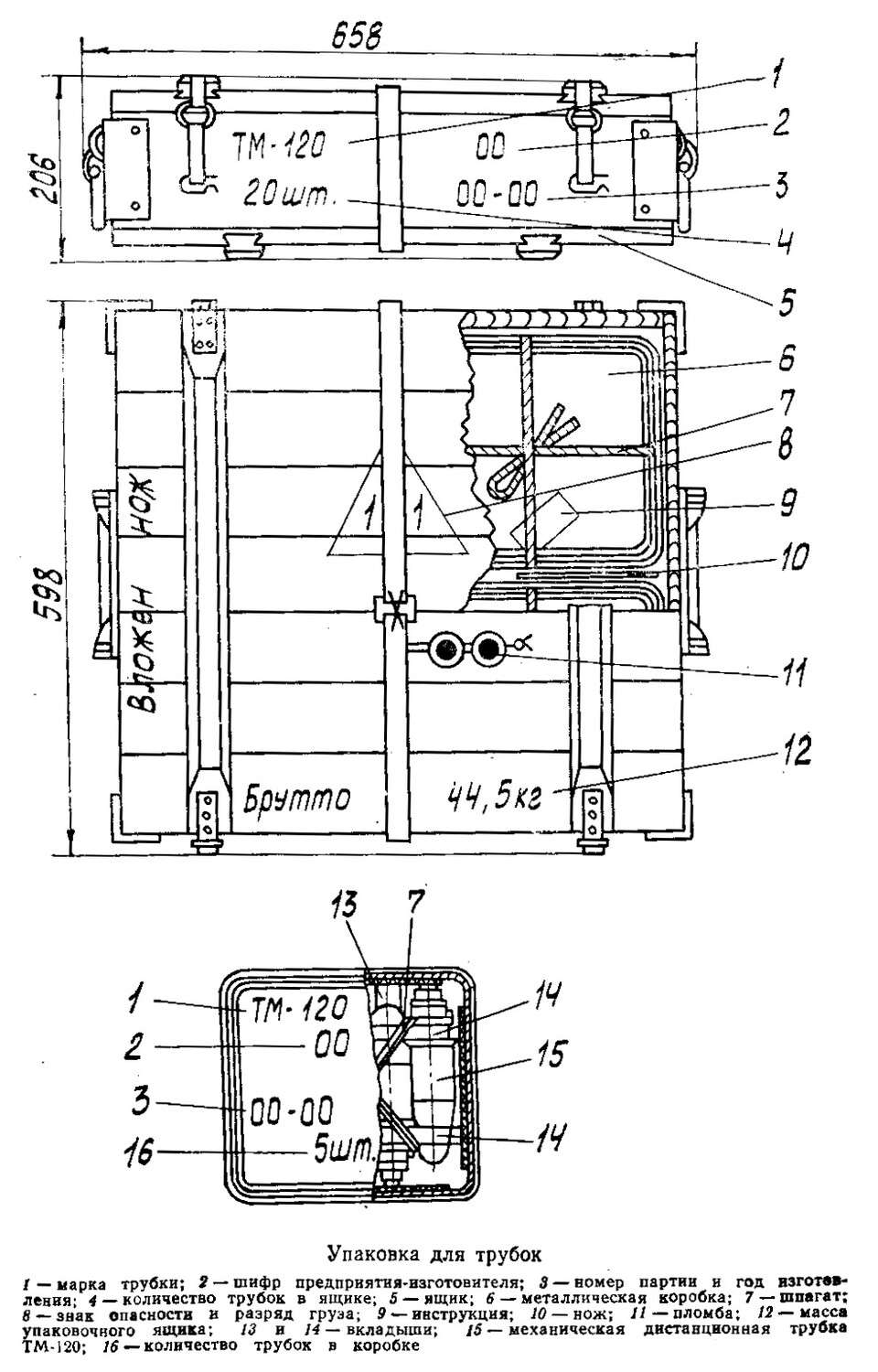

Упаковка
Трубки с предохранительными колпаками (раннего выпуска) упаковываются по 5 шт. в металлические герметичные коробки. Четыре коробки с трубками укладываются в деревянный ящик. Всего в ящике 20 трубок.
Масса ящика с 20 трубками –
Трубки без предохранительных колпаков (позднего выпуска) упаковываются по 10 шт. в металлические герметичные коробки. Четыре коробки с трубками укладываются в деревянный ящик. Всего в ящике 40 трубок.
Масса ящика с 40 трубками –
Габариты ящика – 658 х 598 х
