220-мм реактивный снаряд 9М59 «Туманность» с кассетной головной частью 9Н524 с противотанковыми минами ПТМ-3

Предназначен для дистанционного минирования местности противотанковыми противоднищевыми кумулятивными минами. Применяется для стрельбы из 220-мм боевой машины 9П140 реактивной системы залпового огня 9К57 «Ураган».

Принят на вооружение Советской армии приказом министра обороны СССР № 0295 от 28 ноября 1989 г.

Комплектация
- головная часть 9Н524 с минами ПТМ-3
- механическая дистанционная трубка ТМ-120 (9Э245)
- ракетная часть 9М27 с пороховым зарядом 9Х164

Характеристики
Масса снаряда – 271 кг

Масса головной части – 89,5 кг
Длина снаряда – 5178 мм
Длина головной части – 1730 мм
Количество мин – 9 шт.
Максимальная дальность стрельбы – 35 км
Минимальная дальность стрельбы – 10 км
Температурный диапазон боевого применения – от -40 до +50 град. С

Описание
Реактивный снаряд 9М59 состоит из головной части 9Н524, ракетной части 9М27 и дистанционной трубки ТМ-120. До ввинчивания трубки очко закрыто холостой пробкой.

Для стрельбы на промежуточные дальности снаряд может комплектоваться большим или малым тормозными кольцами.

Головная часть 9Н524 состоит из оболочки, обтекателя, дна в сборе, воспламенительного заряда, двух вышибных зарядов, рамы и трех разрывных болтов.
Дно в сборе ввинчено в нижнюю часть оболочки.

Воспламенительный заряд представляет собой металлический стакан, наполненный дымным порохом. Воспламенительный заряд ввинчен в головную втулку обтекателя.

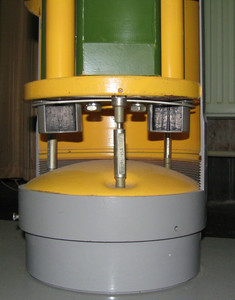

Обтекатель посредством резьбового соединения соединен с рамой. Рама состоит из поршня, диска, стяжки, двух огнепроводящих труб (также играющих роль стяжек) и двух диафрагм, делящих раму на три секции. На концах огнепроводящих труб закреплены два вышибных заряда. В диске и диафрагмах выполнены отверстия, предназначенные для подвода пороховых газов к тепловым датчикам взрывателей ВТ-06 мин ПТМ-3.
В секциях рамы расположены противотанковые мины ПТМ-3 (по три мины в каждой из трех секций). Чеки взрывателей ВТ-06 мин соединены с рамой посредством стальных канатиков.
Рама с минами и обтекателем вставлена в оболочку и закреплена в ней посредством трех разрывных болтов, соединяющих ее с дном.
Головная часть соединяется с ракетной частью посредством резьбы и фиксируется стопорными винтами.

Ракетная часть 9М27 полностью заимствована от снаряда 9М27Ф.

Действие головной части
При срабатывании дистанционной трубки форс огня от нее воспламеняет воспламенительный заряд, образовавшиеся пороховые газы проходят через огнепроводящие трубы и воспламеняют вышибные заряды. Одновременно пороховые газы проходят через отверстия в диске и диафрагмах и воспламеняют тепловые датчики взрывателей ВТ-06. При срабатывании вышибных зарядов образуются пороховые газы, вследствие чего происходит разрыв разрывных болтов и рама с обтекателем выходит из оболочки, после чего происходит выброс противотанковых мин из секций. Стальные канатики, жестко связанные с рамой, выдергивают чеки из взрывателей ВТ-06, снимая механическую ступень предохранения. За время работы пиротехнического замедлителя (60…120 с) мины падают на грунт и принимают устойчивое положение, после чего взрыватели мин переходят в боевое положение.

Упаковка
Четыре снаряда упаковываются в металлический контейнер 9Я248.
Масса контейнера с четырьмя снарядами – 1354 кг
Габариты контейнера – 5370 х 711,6 х 728 мм

Большие и малые тормозные кольца упаковываются в тару 9Я78. В таре помещается 32 малых кольца или 16 больших колец.
