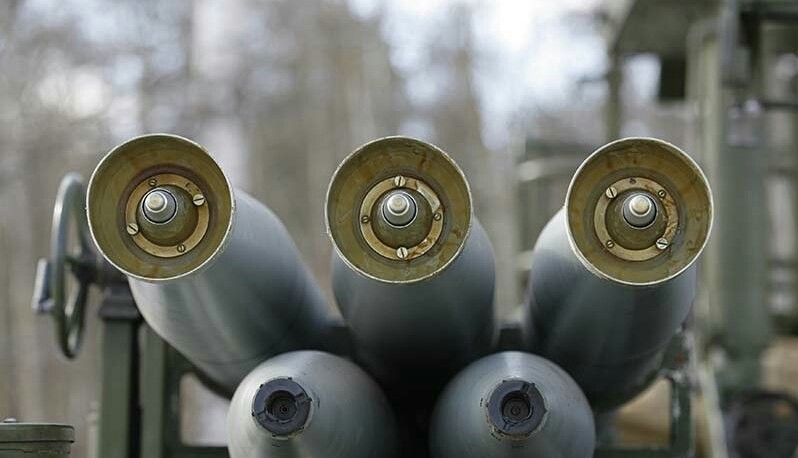

220-мм реактивный снаряд 9М27Ф с фугасной головной частью 9Н128Ф

Предназначен для поражения живой силы, бронированной и небронированной боевой техники, ракетных батарей, уничтожения складов боеприпасов, а также для разрушения оборонительных сооружений, железнодорожных станций, мостов, переправ и других целей. Применяется для стрельбы из 220-мм боевой машины 9П140 реактивной системы залпового огня 9К57 «Ураган».

Принят на вооружение в 1975 году.

Комплектация
- головная часть 9Н128Ф
- механический взрыватель МРВ-У (инд. 9Э244)
- ракетная часть 9М27 с пороховым зарядом 9Х164

Характеристики
Длина снаряда со взрывателем – 4832,5 мм

Диаметр оперения – 600 мм
Масса снаряда – 280,43 +/- 2 кг
Масса головной части – 99,05 кг
Масса взрывчатого вещества (ТГАФ-5М) – 51,7 кг
Масса ракетной части – 182 кг
Масса порохового заряда – 104,1 кг
Дальность стрельбы:
- максимальная – 35,8 км
- с малым тормозным кольцом – 23,4 км
- с большим тормозным кольцом – 15,8 км
Температурный диапазон применения – от -50 до +50 град. С

Описание
Реактивный снаряд 9М27Ф состоит из головной части 9Н128Ф. ракетной части 9М27 и механического взрывателя МРВ-У. До ввинчивания взрывателя очко закрыто холостой пробкой.

Для стрельбы на промежуточные дальности снаряд может комплектоваться большим или малым тормозными кольцами (30% снарядов комплектуются малыми и 15% - большими тормозными кольцами).

Головная часть 9Н128Ф состоит из неснаряженной головной части, разрывного заряда и детонатора.
Головная часть снаряжена взрывчатым составом ТГАФ-5М.
Детонатор размещен в стакане, ввинченном в головную часть.
В донную часть головной части ввинчено опорное кольцо, обеспечивающее технологичность снаряжения головной части взрывчатым веществом.
Донный срез взрывчатого вещества закрыт набором картонных прокладок и набором металлических пластин, поджатых заглушкой. Заглушка и прокладки обеспечивают предохранение взрывчатого вещества от повреждений.
Также в донной части головной части размещен набор компенсаторов, закрепленных гайкой.
Пластины и компенсаторы предназначены для компенсации масс составных частей снаряда.
Для фиксации взрывателя в головной части предназначен стопорный винт.
Головная часть с помощью резьбы соединена с дном ракетной части и от самоотвинчивания стопорится тремя установочными винтами.

Ракетная часть 9М27 предназначена для сообщения снаряду поступательного движения.
Ракетная часть состоит из неснаряженной ракетной части, порохового заряда 9Х164, воспламенителя 9Х258 и защищенного пиропатрона 9Х264.
Неснаряженная ракетная часть состоит из дна, головной и хвостовой камер, опоры, разделительной диафрагмы, диафрагмы, блока стабилизатора. Дно ввинчено в головную камеру и стопорится установочными винтами. Головная и хвостовая камеры соединены между собой с помощью резьбы и предназначены для размещения порохового заряда 9Х164, состоящего из двух полузарядов (переднего и заднего). На торцах полузарядов закреплены бронепокрытия. Передний полузаряд помещен бронепокрытиями в отверстия опоры и разделительной диафрагмы, а задний полузаряд – в отверстия разделительной диафрагмы и диафрагмы. Между бронепокрытием переднего полузаряда и разделительной диафрагмой, и между бронепокрытием заднего полузаряда и диафрагмой помещены прокладки, предохраняющие от скола полузаряды при транспортных перегрузках и перегрузках, возникающих при пуске снаряда. На боковые поверхности полузарядов наклеены сухари, ограничивающие поперечную деформацию полузарядов при длительном хранении.
Блок стабилизатора состоит из входного конуса, раструба, обтекателя с закрепленными на нем деталями, крышки, конуса, трубки, корпуса, изолятора, тарели, соединительных проводов, двух контактных втулок и ведущего штифта.
Блок стабилизатора наружной резьбой входного конуса соединен с хвостовой камерой и стопорится от самоотвинчивания установочными винтами.
Входной конус и раструб образуют сопло для формирования потока продуктов сгорания порохового заряда на выходе из камеры ракетной части.
Обтекатель установлен на цилиндрических поверхностях входного конуса и раструба. Для устранения вращения обтекатель устанавливают язычками в два диаметрально противоположных паза входного конуса и стопорят от осевого перемещения установочными винтами соответственно на раструбе и входном конусе. В отверстия стоек обтекателя вставлены оси с лопастями стабилизатора, расположенными под углом к оси снаряда для поддержания его вращательного движения на траектории. В закрытом положении лопасти стабидизатора удерживает кольцо.
Для обеспечения герметизации ракетной части на тарель навинчена крышка, а между раструбом и тарелью, между тарелью и крышкой размещены резиновые кольца. Крышка пломбируется пломбой.
Изолятор и шайба, изготовленные из прессматериала, обеспечивают электрическую изоляцию пиропатрона от блока.
Трубка служит для передачи форса огня от защищенного пиропатрона 9Х264 к воспламенителю 9Х258 и закреплена одним концом в резьбовом отверстии корпуса, другим – в отверстии конуса гайкой.
В диаметрально расположенные резьбовые отверстия входного конуса блока ввинчены на клею две контактные втулки, служащие для электрической стыковки реактивного снаряда с контактным устройством направляющей боевой машины.
Контактная втулка состоит из корпуса, контакта и прессматериала. Защиту контактной втулки от действия пороховых газов обеспечивает шайба, закрепленная гайкой.
К каждому контакту гайкой закреплен один конец соединительных проводов. Второй конец одного провода закреплен к верхнему контакту защищенного пиропатрона 9Х264, а второй конец другого провода – к стакану.
В резьбовое отверстие входного конуса блока ввинчен на клею ведущий штифт, который служит для фиксации снаряда в направляющей боевой машины и придания ему вращательного движения при движении по направляющей.
Для обеспечения требуемой массы ракетной части служат компенсаторы.

Полузаряды порохового заряда 9Х164 изготовлены из баллиститного ракетного топлива РНДСИ-5КМ.

Воспламенитель 9Х258 предназначен для воспламенения порохового заряда ракетной части. Воспламенитель содержит крупнозернистый дымный порох КЗДП и закреплен на ребрах диафрагмы тремя скобами и винтами.

Пиропатрон 9Х264 предназначен для воспламенения дымного пороха воспламенителя. Пиропатрон состоит из корпуса, в который последовательно вставлены пружина, пиропатрон ПП-9РС , защита в сборе. Для герметизации и надежного крепления защиты в сборе в корпусе два-три витка резьбы стакана защиты, прилегающие к зарезьбовой канавке, покрыты компаундом. Пружина служит для обеспечения надежного контакта пиропатрона ПП-9РС с нижним контактом защиты в сборе.
Защита в сборе обеспечивает снижение токов наведения в электрической цепи пиропатрона и закатана в стакан. Защита содержит конденсатор и катушку индуктивности. При высоких частотах конденсатор, включенный параллельно пиропатрону ПП-9РС, шунтирует последний, а катушка индуктивности, включенная последовательно с пиропатроном, увеличивает общее сопротивление цепи для тока высокой частоты, что приводит к уменьшению тока наводки, протекающего через пиропатрон.

Вместо защищенного пиропатрона 9Х264 ракетная часть может комплектоваться электровоспламенителем 9Х317.

Упаковка
Четыре снаряда упаковываются в металлический контейнер 9Я248.
Масса контейнера с четырьмя снарядами – 1440 кг
Габариты контейнера – 5370 х 711,6 х 728 мм

Большие и малые тормозные кольца упаковываются в тару 9Я78. В таре помещается 32 малых кольца или 16 больших колец.
